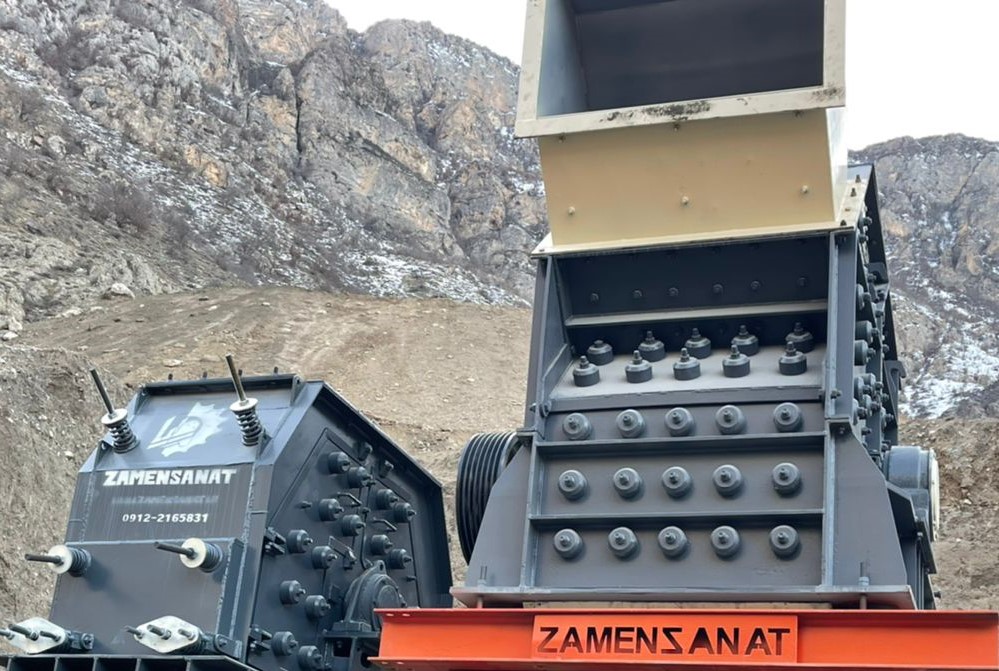

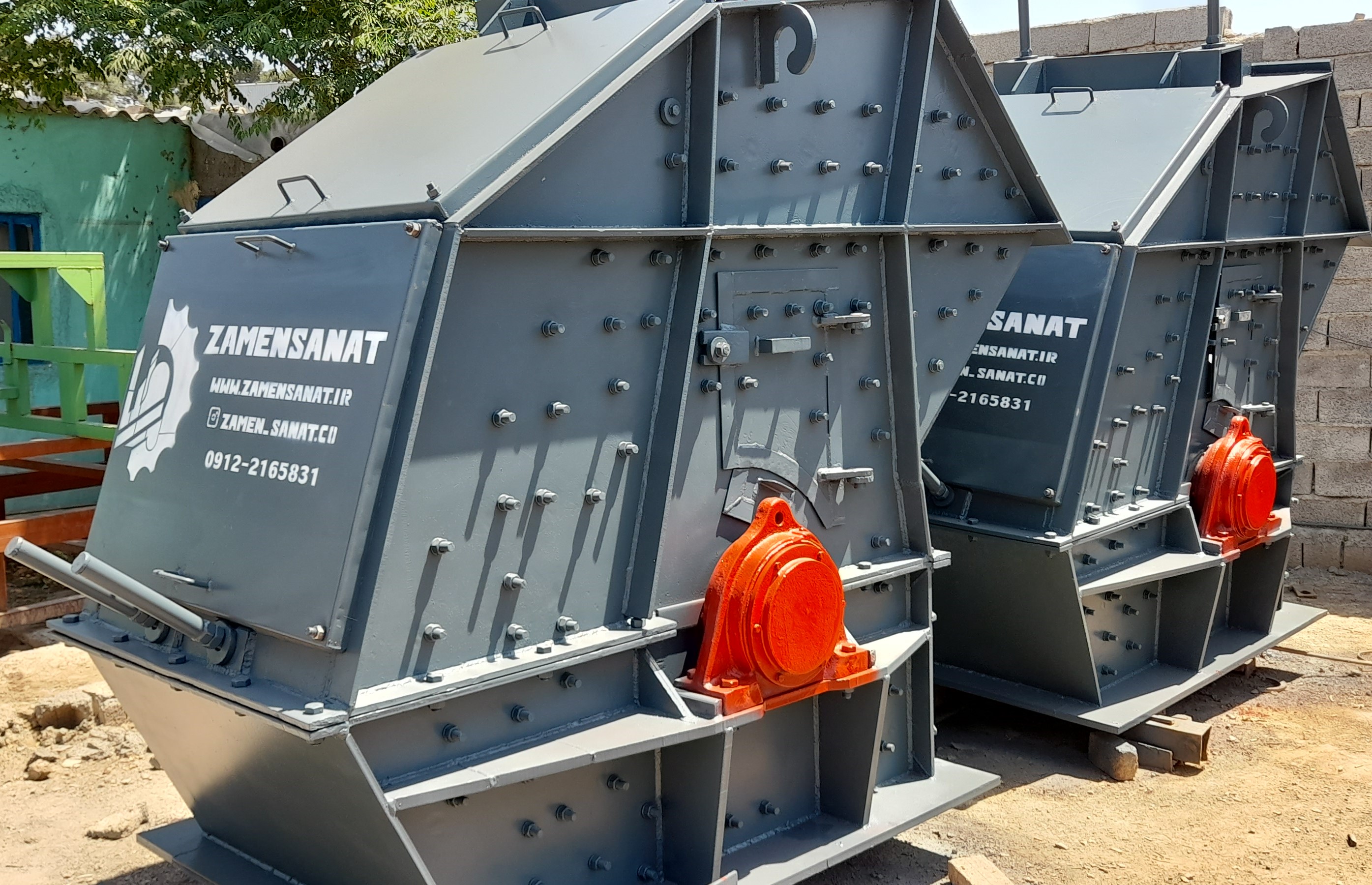

سنگ شکن ضربه ای چیست؟

سنگ شکن ضربه ای یا اصطلاحاً کوبیت یکی از تجهیزات معدنی است که در مرحله فرآوری مواد معدنی و پس از سنگ شکن فکی مورد استفاده قرار می گیرد و از سنگ شکن ها است. در واقع سنگ شکن کوبیت نوعی از سنگ شکن های ضربه ای یا چکشی است که به عنوان سنگ شکن های ثانویه و ثالثیه در واحد سنگ شکنی خطوط فرآوری و خردایش مواد معدنی استفاده می شوند.

تجهیزات و اجزای اصلی دستگاه کوبیت

یکی از مزایای سنگ شکن کوبیت نگهداری آسان و تعمیر راحت این دستگاه است. مکانیزم طراحی و عملکرد سنگ شکن کوبیت بر اساس قرارگیری سنگ بین روتور و سندان است. سنگ معدنی از دهانه شیب‌دار سنگ شکن وارد شده و به روتور دوار داخل دستگاه برخورد می‌کند. روتور سنگ را بین پره‌های خود نگه داشته و می‌چرخاند، سنگ‌ها با دیواره بالایی سنگ شکن برخورد کرده و دچار شکستگی می‌شوند؛ این عمل انقدر تکرار می‌شود تا سنگ به اندازه لازم خرد شود.

اجزاء سنگ شکن کوبیت

• روتور: هسته اصلی و متحرک دستگاه که روی آن 2 تا 6 پره فولادی قرار گرفته است.
• سندان: نوعی قطعه فولادی که در دیواره داخلی سنگ شکن قرار گرفته و سنگ بر اثر برخورد با آن خرد می‌شود.
• چکش سنگ شکن: یکی از اجزاء اصلی دستگاه سنگ شکن کوبیت، چکش سنگ شکن است. این قطعه که بر روی روتور سوار می‌شود موجب خرد شدن یا ترک‌دار شدن مواد معدنی ورودی می‌‌شود. در واقع اولین ضربه مواد معدنی توسط چکش سنگ شکن وارد می‌شود.

مشخص است که قطعات چنین دستگاهی در اثر کارکرد زیاد دچار فرسایش و خرابی می‌شوند؛ لذا وجود قطعات یدکی دستگاه امری ضروری در هر کارخانه سنگ شکنی است. این قطعات عبارت است از:

• چکش کوبیت
• سندان کوبیت
• سقفی کوبیت
• جا سندانی
• سندان توپر دو پیچ
• خشاب چکش کوبیت

ویژگی‌های سنگ شکن کوبیت یا ضربه‌ای

چرا باید از سنگ شکن ضربه‌ای استفاده کنیم؟ برای پاسخ به این سؤال باید به ویژگی‌های سنگ شکن کوبیت اشاره کنیم. این ویژگی‌ها عبارت‌اند از:

• تعمیر و نگهداری آسان: دستگاه سنگ شکن کوبیت به دلیل اینکه تمام قطعات آن باز شده و جداگانه تعمیر می‌شود، از نگهداری و تعمیر آسانی برخوردار است. این دستگاه یکی از ماشین‌آلاتی است که می‌توان آن را در محلی تعمیر کرد که دستگاه قرار دارد، یعنی در همان محلی که ماشین نصب شده است.
• قابل تنظیم بودن اجزاء دستگاه: تمام اجزای سنگ شکن کوبیت می‌تواند نسبت به نوع سنگ، قطر و جنس آن ریگلاژ شود.
• وجود قطعات یدکی: یکی دیگر از ویژگی‌های سنگ شکن ضربه‌ای کوبیت وجود قطعات یدکی است که به‌راحتی امکان تأمین آن وجود دارد. متأسفانه یکی از مشکلات کارخانه‌ها و معادن فرآوری سنگ، توقف ماشین‌آلات به دلیل خرابی قطعات و نبود قطعات یدکی است؛ این مشکل در سنگ شکن کوبیت رفع شده و ضامن صنعت تأمین‌کننده قطعات یدکی دستگاه کوبیت همواره در خدمت مشتریان خود است.
•

مزایای سنگ شکن کوبیت

• قدرت خردکنندگی بالاتر: به دلیل سطوح برخورد بیشتر و سرعت بالاتر روتور در سنگ شکن کوبیت قدرت خردکنندگی بالاتر است. یکی از عواملی که بر قدرت خردکنندگی سنگ شکن تأثیر می‌گذارد، سرعت روتور است. این سرعت بسته به قطر مواد ورودی تغییر می‌کند.
• تولید باکیفیت: این دستگاه می‌تواند مصالح باکیفیت و سنگ‌های چندضلعی منتظم برای مصارف آسفالت یا بتن تولید کند.
• مصرف انرژی کمتر: به دلیل وجود روتور سنگین و اینرسی حرکتی کمتر، انرژی مصرفی در دستگاه نسبت به دیگر سنگ شکن‌ها پایین‌تر است.
• راندمان بالا: به دلیل اینکه این دستگاه در زمان کم تعمیر می‌شود و قطعات یدکی آن در دسترس است، راندمان دستگاه نسبت به دستگاه‌های دیگر بالاتر است.

انواع کوبیت سنگ شکن و کاربرد آن‌ها

گروه‌بندی سنگ شکن کوبیت بر اساس نوع بدنه و نوع روتور به انواع مختلف تقسیم می‌شود.

• سنگ شکن از لحاظ بدنه: سنگ شکن هیدرولیک جک دار و کوبیت ساده دو نوع از دستگاه‌های ضربه‌ای هستند که در بازار وجود دارند هر دو دستگاه از دو طرف باز شده و قابل تعمیر هستند.
• سنگ شکن از لحاظ روتور: سنگ شکن دومحوره و تک‌محوره دو نوع از انواع سنگ شکن ضربه‌ای است. در سنگ شکن تک‌محوره یک روتور قرار دارد و در دومحوره دو روتور کار خردایش را انجام می‌دهد.

1. سنگ شکن کوبیت 100
2. سنگ شکن کوبیت 120
3. سنگ شکن کوبیت 180
4. سنگ شکن کوبیت 240
5. سنگ شکن کوبیت HS7
6. سنگ شکن کوبیت HS10
7. سنگ شکن کوبیت HS11
8. سنگ شکن کوبیت HS14
9. ستگ شکن پارکر 140

مشخصات فنی سنگ شکن کوبیت



Capacity	Max. Feed Size (mm)	Weight (Kg)	Rotor & Width	Rotor Speed (rpm)	Motor Speed (rpm)	Motor Power (kw)	Opening (mm)	Tape
70-100	120-200	12000	1300x1000	300-450	1450	75	200-600	ZS-IC601-parker104
70-100	150-200	9000	1300x1050	400-630	1450	75-90	920x1070	ZS-IC602-HS7
150-180	200-300	14.500	1300x1250	400-610	1450	90-110	920x1270	ZS-IC603-HS10
250-300	150-250	18.500	1300x1650	400-610	1450	110-132	920-1670	ZS-IC604-HS14
60-90	200	9500	1000	450-650	1450	55-75	720x500	ZS-IC605-100
90-120	300	11000	1400	450-650	1450	75-90	1070x600	ZS-IC606-120
150-180	300	13.500	1400	450-650	1450	160-200	1740x600	ZS-IC607-180
80-100	200	8500	1400	740	1450	55-75	500x700	ZS-IC608-100D

شرکت فنی مهندسی ضامن صنعت تمامی قطعات دستگاه کوبیت را با بهترین کیفیت تأمین می‌کند. شما می‌توانید برای مشاوره‌ی رایگان و استعلام قیمت با ما تماس بگیرید.
